《机械制图》由零件图进行UG建模的认识

1 核心任务:从“读懂”到“想明白”

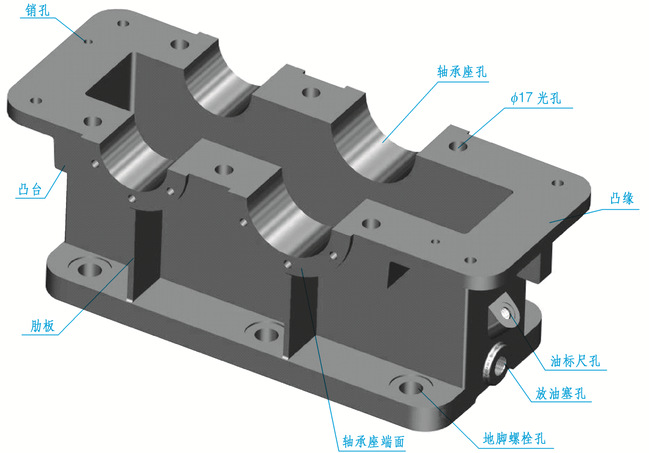

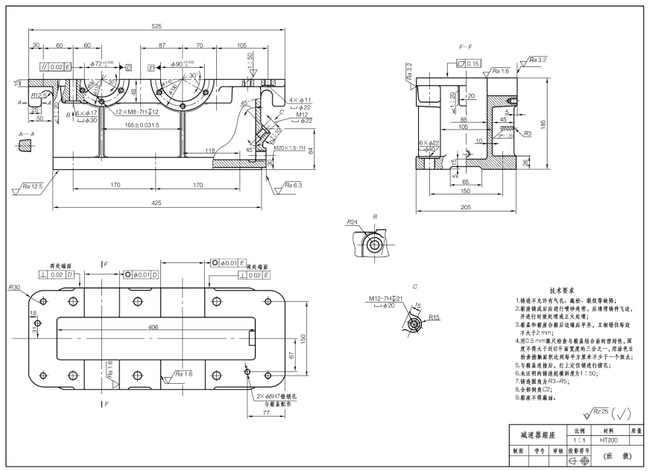

零件图给出了形状、尺寸、公差和技术要求。建模的任务不是简单照抄,而是要在UG中先想清楚“怎么做”:

定策略:这个零件是适合用拉伸,还是回转?主体特征怎么拆解?

定顺序:先做大轮廓,再做细节(如先做方块,后打孔、倒角)。一个合理的建模顺序,往往能对应上未来实际的加工过程。

定基准:从哪个平面开始画草图?第一个草图的原点选在哪?基准选错了,后续修改会很麻烦。

2️⃣关键能力:主动构建“尺寸关系”

零件图上的尺寸是“死”的,但UG模型可以是“活”的。好的建模不只是画出形状,还要把尺寸间的逻辑关系建进去:

直接输入:看到图上标30mm,就直接输入30。

关联引用:比如孔的直径需要等于另一个圆柱的半径,就在表达式里建立公式链接。这样当圆柱尺寸改变时,孔会自动更新。

参数化驱动:将零件图上的关键参数(如总长、壁厚)定义为表达式变量。修改模型时,只需改几个数字,整个零件就能自动再生。

3️⃣最终价值:不仅仅是“视觉效果”

建模的最终目的不是渲染一张好看的图,而是为后续工作提供数据源头:

出工程图:从3D模型直接投影生成2D图纸,避免两个视图不匹配。

做仿真:模型可以直接用来做受力分析、运动仿真。

去加工:模型能直接生成数控机床用的刀路(CAM),也可以用于3D打印。
